一、設備概述

　　我公司生產的循環齒耙式清污機用于城市污水處理廠、自來水廠、雨水泵站等進水渠(井)，攔截水中的漂浮物，保證水泵和后續工序的正常運行。循環格柵是一種可以連續自動清除液體中各種形狀的雜物，以固液分離為目的地裝置。

　　廣泛用于城鎮及規劃小區的雨、污水的預處理；自來水廠、電廠、鋼廠等地表取水口漂浮物的去除；屠宰、造紙、化纖、紡織、印染等工業廢水的雜物分離；原毛、洗毛行業回收的篩分；水產水果糧食加工工藝中水洗或渣物分離。



二、工作原理

　　循環齒耙式格柵主要由驅動變速裝置、機架、主軸、柵條、托渣板、齒耙及牽引鏈組成。在電動機的驅動下，通過減速機減速后，帶動鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過，整個工作狀態連續循環進行。

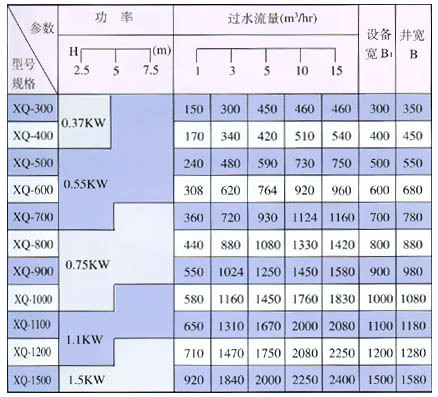

三、規格型號及技術參數

注：1、表中過水流量均在：柵前水位h=1m/s的前提下。

　　2、上表功率均在耙齒移動速度V=2m/min情況下。

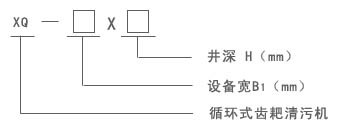

·型號表示方式

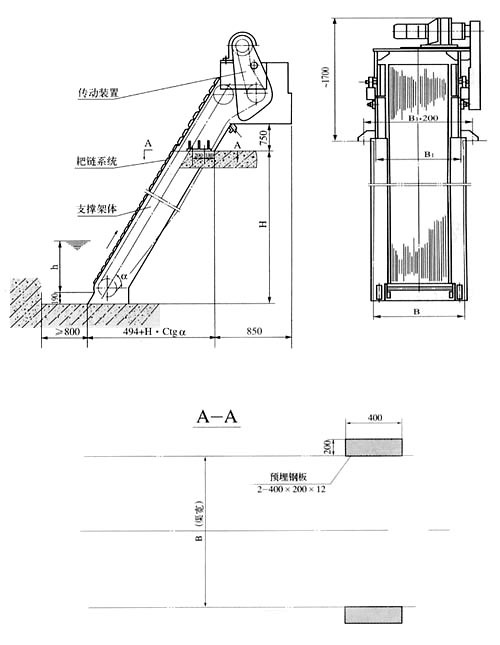

·外形及尺寸

·訂貨說明

　　1、注明井深H及齒隙b。

　　2、安裝角度60°—80°，推薦75°，如需其它安裝角應特殊訂貨。

　　3、存放、輸送或壓榨垃圾的配套設備可另訂。

　　4、介質溫度≤ 60℃ ，特殊水質應注明。

　　5、當B＞1500時，應考慮兩組鏈條由一個傳動裝置拖動。
