一、設備概述

　　旋轉潷水器是在消化國外技術的基礎上開發研制的，專門為序批式生物處理系統而設計，具有良好的水力機械性能。能實現潷水過程中進入出水堰的水流呈層流狀態，潷水深度可調，使出水量可調，是循環式活性污泥法工藝的關鍵設備。[1]  該潷水器行程可調，具有潷水效果好、動作靈敏可靠、能耗低、無噪音、自動化程度高、集中管理方便，體積小、故障率低、維護方便等優點。



二、設備照片



三、工作原理

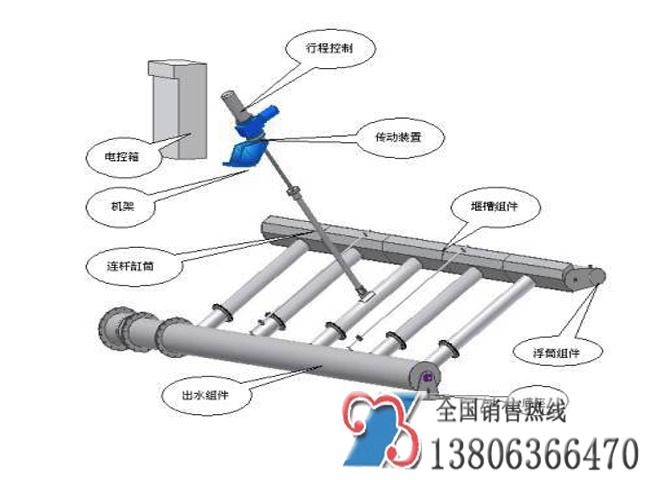

　　旋轉潷水器由潷水裝置、傳動裝置、撇渣浮筒裝置及回轉支承等組成。驅動機構通過可伸縮推桿帶動潷水裝置及撇渣浮筒裝置繞回轉支承旋轉，從而使?jié)呖谏舷乱苿樱_到潷出上清液的目的。

　　由潷水堰口、支管、干管、可進行360°旋轉的回轉支撐、滑動支撐、驅動裝置、自動控制裝置等組成。工作時在驅動裝置的作用下，潷水堰口以潷水器底部回轉支撐中心線為軸向下作變速圓周運動，在此過程中SBR反應池中的上清液將通過潷水堰口流入潷水支管、再經潷水干管排出。潷水工作完成后，潷水堰口以潷水器底部的回轉支撐中心線為軸向上作勻速圓周運動，使?jié)呖谕Ｔ诖龣C位置，待進水、生化反應、沉淀等工序完成后再進行下一次潷水過程。

　　潷水器是間歇式活性污泥法(Seguencing Batch Reactor Activated Sludge Process 縮寫為SBR)處理污水的必配機械裝置。間歇式活性污泥法的污水處理機制與普通活性污泥法相同，其區別在于原污水不是順次流經各個處理單元而是放流到單一反應池內，按時間順序?qū)崿F(xiàn)不同目的的操作，其基本操作程序由進水、反應、沉淀、出水和待機等五個基本過程組成。從污水流入開始到待機時間結束為一個周期。潷水器通過電控柜內的時間繼電器和螺旋推進裝置內的引程開關，實現定時、定量排放達標處理水，從而使SBR池實現連續處理污水的最終目的。



四、規格型號及技術參數

機型	流量（m3/h）	撇水深度	電機功率	整機重量
MRD100	100	1.5-2.0	0.37	850
MRD200	200	1.5-2.0	0.37	1200
MRD400	400	1.5-2.0	0.55	2200
MRD600	600	1.5-2.0	0.75	2500
MRD800	800	1.5-2.0	1.1	4000
MRD1000	1000	1.5-2.0	1.5	5500
MRD1250	1250	1.5-2.0	1.5	6500
