一、設備概述
ZTZL系列轉盤過濾器是我公司自主研發、生產的污水深度過濾設備。它的卓越設計使得它運行可靠操作簡單，占地面積小，過濾表面積大,維護方便。使用微孔篩網的深度處理工藝，處理后的水濁度低，總懸浮物少。

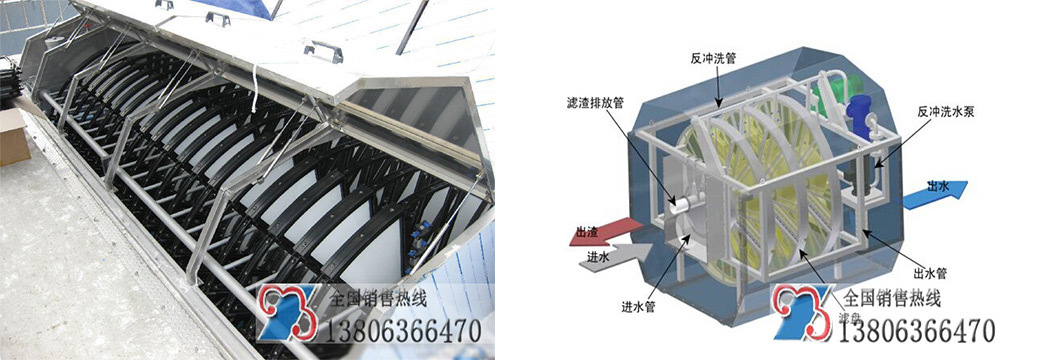

二、設備圖片
三、工作原理
ZTZL型轉盤過濾器由一系列垂直安裝，可旋轉的過濾轉盤構成，轉盤安裝在中央轉鼓之上。每一轉盤由兩個半圓扇片組成。組件上安裝繃裹網狀不銹鋼濾布的膜片，濾布平均孔徑可根據客戶實際要求選取5μm-200μm。 進水通過自由落差，從中央轉鼓進入過濾轉盤，由內向外穿流過濾，然后過濾后的液體從構筑物的出口流出。過濾期間，轉盤開始處于靜止狀態。
進水中的固體物質被濾布截留，沉積在濾布上。隨著過濾時間延長，中央轉筒的液位上升。在到達預先設置的液位時，轉盤開始緩慢旋轉，反沖洗水泵抽取過濾后的清水通過沖洗噴嘴對濾布上沉積的固體物質進行沖洗。整個運行過程中，過濾均為連續的，即便在清洗過程中，過濾仍在進行。 通過中央轉鼓中間安裝的排渣槽將沖洗后的渣水混和物排出系統。
四、規格型號及技術參數
|
型號
|
日處理量（m3/d）
|
濾盤個數
|
直徑(mm)
|
功率(kw)
|
濾池內部尺寸（L*W*H）
|
|
ZTZL/W2-5
|
5000
|
6
|
2000
|
3.1
|
3000×2600×3500
|
|
ZTZL/W2-10
|
10000
|
10
|
2000
|
5.4
|
4400×2600×3500
|
|
ZTZL/W2-15
|
15000
|
12
|
2000
|
5.8
|
5100×2600×3500
|
|
ZTZL/W2-20
|
20000
|
16
|
2000
|
7.9
|
6500×2600×3500
|
|
ZTZL/W3-30
|
30000
|
12
|
3000
|
9.4
|
5200×4000×4700
|
|
ZTZL/W3-40
|
40000
|
16
|
3000
|
13.9
|
6600×4000×4700
|
|
ZTZL/W3-50
|
50000
|
20
|
3000
|
18
|
8900×4000×4700
|
|
ZTZL/N2-5
|
5000
|
6
|
2000
|
3.1
|
3000×2600×3500
|
|
ZTZL/N2-10
|
10000
|
10
|
2000
|
5.4
|
4400×2600×3500
|
|
ZTZL/N2-15
|
15000
|
12
|
2000
|
5.8
|
5100×2600×3500
|
|
ZTZL/N2-20
|
20000
|
16
|
2000
|
7.9
|
6500×2600×3500
|
|
ZTZL/N3=30
|
30000
|
12
|
3000
|
9.4
|
5200×4000×4700
|
|
ZTZL/N3-40
|
40000
|
16
|
3000
|
13.9
|
6600×4000×4700
|
|
ZTZL/N3-50
|
50000
|
20
|
3000
|
18
|
8900×4000×4700
|
